產品概述

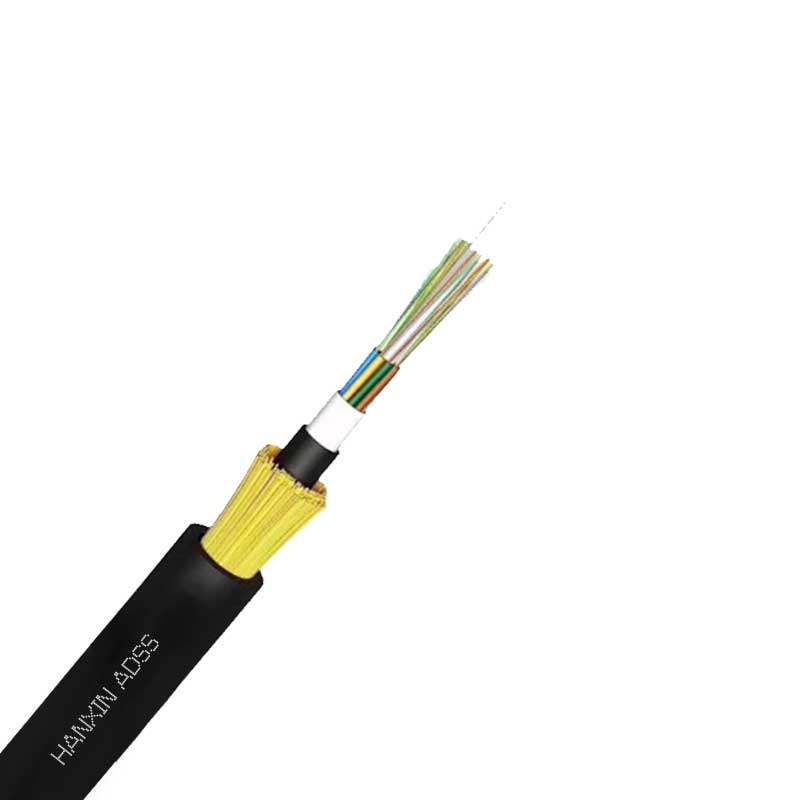

ADSS 光纜采用松套層絞式結構，將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管（和填充繩）圍繞非金屬中心加強芯（FRP）絞合成緊湊的纜芯，纜芯的縫隙充以阻水油 膏。纜芯外擠制聚乙烯（PE）內護套，然后絞合起加強作用的芳綸，最后擠制聚乙烯（PE）外護套或耐電痕（AT）外護套。

產品特點

· 可不斷電架設。

· 采用AT護套，耐電痕性能優越。

· 重量輕、纜徑小，減少了冰凌、風力影響和對塔架、支撐物的負荷。

· 跨距大，最大跨距超過1000m。

· 具有優異的抗拉性能和溫度特性。

· 預期壽命可達30年。

產品應用

ADSS 光纜的設計充分考慮了電力線路的實際情況，適用于不同等級高壓輸電線路。對于10kV 和 35kV 的電力線路可采用聚乙烯（PE）護套；對于110kV 和 220kV 的電力線路則必須通過計算電場場強分布來確定光纜掛點并采用耐電痕（AT）外護套。同時，精心設計芳綸的用量和完善的絞合工藝以滿足不同跨距的應用要求。

產品標準

ADSS 光纜遵循 IEEE P 1222 技術標準，同時符合 IEC 60794-1 之標準。

光學特性



		G.652	G.655	50/125μm	62.5/125μm
衰減 (+20℃)	@850nm			≤3.0?dB/km	≤3.0?dB/km
	@1300nm			≤1.0?dB/km	≤1.0?dB/km
	@1310nm	≤0.36?dB/km	≤0.40?dB/km
	@1550nm	≤0.22?dB/km	≤0.23dB/km
帶寬(A級)	@850nm			≥500?MHz·km	≥200?MHz·km
	@1300nm			≥1000?MHz·km	≥600?MHz·km
數值孔徑				0.200±0.015NA	0.275±0.015NA
光纜截止波長		≤1260nm	≤1480nm

結構參數



參考外徑 mm	參考重量 kg/km		推薦日常最大工作張力 kN	最大允許工作張力?kN	斷裂強度 kN	抗拉元件截面積 mm2	彈性模量kN/?mm2	熱膨脹系數×10-6?/k
	PE外護 PE?sheath	AT外護AT?sheath
12.5	125	136	1.5	4	10	4.6	7.6	1.8
13.0	132	142	2.25	6	15	7.6	8.3	1.5
13.3	137	148	3.0	8	20	10.35	9.45	1.3
13.6	145	156	3.6	10	24	13.8	10.8	1.2
13.8	147	159	4.5	12	30	14.3	11.8	1.0
14.5	164	177	5.4	15	36	18.4	13.6	0.9
14.9	171	185	6.75	18	45	22.0	16.4	0.6
15.1	179	193	7.95	22	53	26.4	18.0	0.3
15.5	190	204	9.0	26	60	32.2	19.1	0.1
15.6	194	208	10.5	28	70	33.0	19.6	0.1
16.3	211	226	12.75	34	85	40.0	20.1	0.1
16.8	226	242	15.45	41	103	48.0	24.0	-0.4
17.2	236	253	16.2	45	108	51.0	25.1	-0.5
17.9	249	266	18.0	50	120	58.8	26.1	-0.8



參考外徑 mm	適合檔距 對應氣象條件
	A	B	C	D
12.5	160	100	140	100
13.0	230	150	200	150
13.3	300	200	290	200
13.6	370	250	350	250
13.8	420	280	400	280
14.5	480	320	460	320
14.9	570	380	550	380
15.1	670	460	650	460
15.5	750	530	750	510
15.6	800	560	800	560
16.3	880	650	880	650
16.8	1000	750	1000	760
17.2	1100	800	1100	830
17.9	1180	880	1180	900

儲存、使用溫度: -40℃ 至 + 70℃。
